MẠCH BẢO VỆ PIN 3.2V 2S 6.4V 7.2V XẢ 10A Mạch bảo vệ pin sắt LiFePo4 LiFe mạch bảo vệ sạc pin 32650 BMS

MẠCH BẢO VỆ PIN 3.2V 2S 6.4V 7.2V XẢ 10A Mạch bảo vệ pin sắt LiFePo4 LiFe mạch bảo vệ sạc pin 32650 BMS
Mạch sử dụng bảo vệ pin cho các pin có điện áp hoạt động 3.2v. Ví dụ : pin sắt 32650, pin lifepo 3.2v,...
Kích thước: 41 * 16 * 3,5
- Ngưỡng điện áp thấp cắt sử dụng : 2.0-2.5v ± 0,05v
- Ngưỡng điện áp sạc: 3.65v ± 0.05v
Dòng xả liên tục : ~8A
Dòng xả tức thời : 10A
Nhiệt độ làm việc : -40 -> 50 ℃
Bảo vệ ngắn mạch: có thể bảo vệ, cần phải sạc để phục hồi.

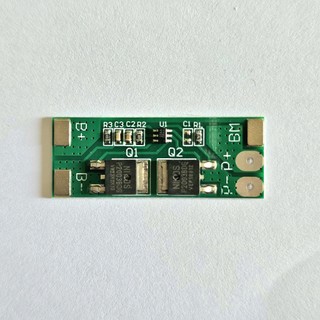

Hướng dẫn sơ đồ đấu nối :
Thực hiện tạo khối pin nối tiếp từ 2 cell pin.
B+ : được kết nối với điện cực dương của pin;
B- : Kết nối với cực âm của pin
MB : là điểm kết nối giữa pin 1 và pin 2;
P+ : Cực dương của sạc và xả ra tải
P- : Cực âm của sạc và xả ra tải
Lưu ý mạch Sạc và xả chung 1 cổng
