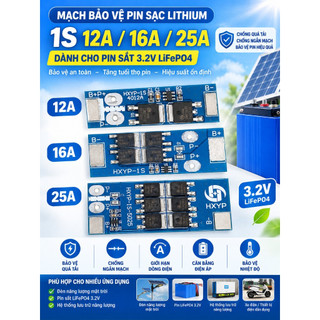

Mạch Bảo Vệ Pin Sạc Lithium 1S 12A 16A 25A cho đèn năng lượng mặt trời pin sắt 3.2V lifepo4

🔋 MẠCH BẢO VỆ PIN LITHIUM 1S – XẢ 12A / 16A / 25A
📌 Mô tả sản phẩm
Mạch bảo vệ pin Lithium 1 cell (1S – 3.2V), chuyên dùng cho pin có điện áp định danh 3.2V / Li-Po, có chức năng bảo vệ quá sạc – quá xả – quá dòng – ngắn mạch, giúp pin an toàn hơn – bền hơn – hạn chế chai pin.
Phù hợp cho nhiều ứng dụng từ thiết bị điện tử nhỏ đến tải dòng cao tùy phiên bản 12A / 16A / 25A.
⚙️ Thông số kỹ thuật
Loại pin: Li-ion / Li-Po 1S (3.2V)
Điện áp sạc tối đa: 3.2 – 3.65V
Ngắt xả: ~2.4 – 2.5V
Tự phục hồi: ~2.8V
Chân kết nối: B+, B-, P+, P-
🔥 Phân loại dòng xả
Phiên bảnDòng xả liên tụcỨng dụng12A~12Ađèn LED, quạt, mạch điện tử16A~16Amotor nhỏ, DIY pin25A~25Atải dòng cao, thiết bị công suất lớn
📌 Dòng xả thực tế phụ thuộc pin + dây hàn + tản nhiệt
🔧 Sơ đồ đấu nối
B+ → Dương pin
B- → Âm pin
P+ → Dương tải / sạc
P- → Âm tải / sạc
👉 P+ và B+ dùng chung
✅ Ưu điểm nổi bật
✔ Mạch gọn, dễ lắp đặt
✔ MOSFET công suất lớn, xả khỏe
✔ Bảo vệ pin toàn diện
✔ Phù hợp DIY pin, sửa chữa, thay thế
✔ Nhiều mức dòng để lựa chọn
⚠️ Lưu ý
Không dùng cho pin nhiều cell (2S, 3S…)
Không đảo cực pin
Nên hàn dây đủ lớn với bản 16A – 25A
📦 Ứng dụng thực tế
Pin sạc DIY
Đèn pin, đèn LED
Quạt mini
Thiết bị điện tử
Pack pin công suất nhỏ – trung bình
